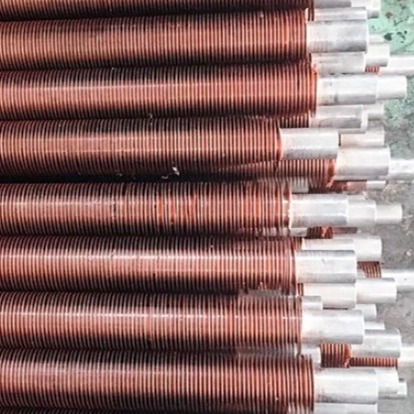

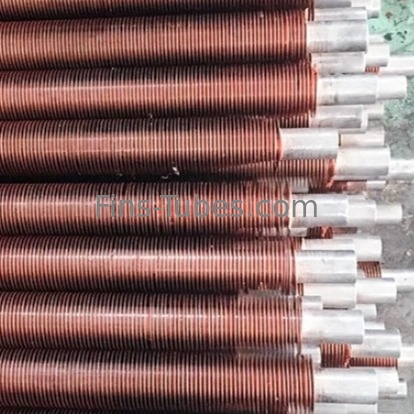

DELLOK ท่อปีกขีดขยับท่อผสมทองแดงอลูมิเนียม
เกี่ยวกับเรา
DELLOK (YONGHUI RADIATING PIPE MANUFACTURING CO.,LTD.) ก่อตั้งขึ้นในปี 2002 ซึ่งตั้งอยู่ใน Jiangsu, จีน หลังจากการพัฒนาหลายปีบริษัทมีทรัพย์สินคงที่ 66 ล้านหยวน, มีพนักงานกว่า 200 คน และมีบุคลากรทางเทคนิค 33 คน เรามีสายการผลิตแปรรูปอลูมิเนียม 4 รายการ มีศักยภาพในการแปรรูปต่อปีมากกว่า 20,000 ตันและเรามีสายการผลิตท่อ 5 สาย47 สายการผลิตของเครื่องยนต์ 1 สายการผลิตนําเข้าจากอเมริกันที่มีแบรนด์ของ McElroyคุณภาพคือประเด็นของการตามหาผู้ชนะตลอดกาล - โรงงานผลิต - งานละเอียด, ระบบบริหารจัดการมาตรฐานและการรับประกันคุณภาพอย่างเป็นระบบ เป็นความมุ่งมั่นที่ดีที่สุดของ Dellok ((YONGHUI) ต่อคุณภาพการควบคุมคุณภาพไม่ใช่แค่การตรวจสอบกระบวนการสุดท้ายแต่ตลอดกระบวนการผลิตทั้งหมด เรานําไปใช้ระบบควบคุมและรับประกันคุณภาพ ทุกชุดของท่อและบันทึกถูกเก็บไว้เพื่อการรับประกันคุณภาพของผลิตภัณฑ์สุดท้าย.
หลอดปีกขัดออกคําอธิบายสินค้า:
ท่อที่มีปีกดึงให้ความคุ้มกันอย่างสมบูรณ์แบบกับฐานของท่อเมื่อมันแข็งแรงระหว่างกระบวนการดึง - ทําให้มันแข็งแรงกว่าปีกที่ใช้
ปริมาณความร้อนสูงสุด: 350°C
วัสดุท่อ: วัสดุมาตรฐานใด ๆ ที่เรามีในคลังหรือถูกขอ
วัสดุปีก: อลูมิเนียม
หลอดขีดขีดขีดออก กระบวนการผลิต:
ท่อ Extrude Fin ผลิตโดยการกดท่ออลูมิเนียม หรือ sleeve บนท่อฐานดอกไม้ถูกเผชิญกับแรงกดดันสูงมาก ซึ่งโดยพื้นฐานแล้ว "เติบโต" ปีกในโปรไฟล์ปีกสุดท้ายกระบวนการนี้ผลิตต่อที่แข็งแรงดีเยี่ยมที่มีความต้านทานสูง (ความแข็งแรงของปีก) รวมถึงความสามารถในการถ่ายทอดความร้อนที่พิเศษ (อายุยืน, ระยะอุณหภูมิ)ข้อดีของท่อขีดขีดออกคือการคุ้มครองเต็มของท่อเปลือยเปลือยต่อต้านการกัดสนองและขีดมีความแข็งแรงทางกลสูงท่อขีดขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดขีด ขีดขีดขีดขีดขีดขีดขีดขีดปีกถูกม้วนจากท่ออะลูมิเนียมภายนอกโดยกระบวนการที่ใช้แรงดันเพื่อสร้าง "แรงดันพันธะ" ที่ม้วนระหว่างท่อบรรจุและปีกวัสดุปีกอลูมิเนียมปิดท่อโดยสิ้นเชิง ยกเว้นปลายที่ท่อสามารถใช้เคลือบ
หลอดปีกกระดูก ข้อดี:
1) ความร้อน
การเชื่อมต่อของท่อภายนอกและภายในกําจัดความเสี่ยงของการสูญเสียการสัมผัสกับอะลูมิเนียมเนื่องจากความเครียดทางความร้อน
อุณหภูมิการทํางานสูงสุด: 250 ° C. ประสิทธิภาพการถ่ายทอดยังคงคง. นอกจากนี้เนื่องจากกล่องภายนอกเป็นต่อเนื่อง ไม่มีการสร้างคู่ไฟฟ้า
2) เครื่องจักรกล
ปีกแข็งแรงกว่าและทนแรงกระแทกการจัดการได้ดีกว่า เมื่อเทียบกับชนิด "G" และ "L"
โลหะอัลลูมิเนียม extrudedPสินค้า:
ปีกขีดออกเป็นรูปร่างจากท่ออลูมิเนียมภายนอกที่มีผนังหนาขนาดใหญ่ (muff) ซึ่งตรงกับท่อฐานภายในสองท่อถูกผลักดันผ่านสาม arbors ด้วยดิสก์หมุนที่ค่อนข้างจะกดหรือผลักดันปีกอลูมิเนียมขึ้นและออกจากวัสดุ muff ในรูปร่างทรงกลมในการปฏิบัติงานหนึ่งปีกที่เกิดขึ้นโดยทั่วไปมีฐานหรือความหนาของราก 0.035 ", ความหนาปีกเฉลี่ย 0.016 " และปลาย 0.009 ", ด้วยความสูงรวมของ 16 มม (5/8").ความหนาของรากใช้เพื่อสร้างพันธะที่ไม่ถูกขัดแย้งตลอดความยาวของท่อทั้งหมด.
เทคโนโลยีดิสก์มอร์ฟี่ทําให้มันเป็นไปได้ในขณะนี้ที่จะปรับปีก muff น้อยลง ดังนั้นการประหยัดวัสดุที่สําคัญ210" นอกจากนี้, ปัจจัยการเติบโตเดียวกันสามารถใช้สําหรับ pitches จาก 8 - 11 FPI, ยอมให้การมาตรฐานบนหนา muff หนึ่งและกําจัดความจําเป็นที่จะมีสินค้าหนาผนัง muff หลาย.ดิสก์เดียวกันสามารถใช้ในการผลิต 5/8" (15,9mm) หรือ 1/2" (12,7 mm) ปีกสูง
รุ่น B ผลิตปีกสูง 5/8 นิ้วในขนาดท่อจาก 25 มม ถึง 1.5 นิ้ว ( 38.1 มม).เครื่องปัดปัดแบบ B ปัจจุบันสามารถ 7/16 "สูงปัดปัดทองแดงรวมที่ 7 ถึง 10 FPI ภายในช่วงขนาดท่อของเครื่อง (25 มมและ 1.5") เครื่องจักรแต่ละเครื่องถูกตั้งค่าให้เหมาะกับความต้องการการผลิตเฉพาะเจาะจงของผู้ใช้สุดท้าย
อลูมิเนียมท่อ extruded การใช้งาน:
ท่อ Fin Tube ที่ถูกผลักออกใช้อย่างแพร่หลายในอุตสาหกรรมโรงงานชําระน้ํามัน, ปิโตรเคมีและเคมีสําหรับ:
เครื่องปรับอากาศ
เครื่องเย็นด้วยอากาศสําหรับผลิตภัณฑ์
เครื่องทําความเย็นด้วยแก๊ส
เครื่องทําความร้อนด้วยแก๊ส
หลอดอลูมิเนียม extruded รายละเอียด:
| รายละเอียดสินค้า | ||
| ท่อ OD | 10 ~ 51 (มม) | 0.4~2 |
| กําแพงท่อ Thk | 1.65 ~ 3.0 (มม) | 00.065~0.118 |
| ความยาวของท่อ | ≤ 18,500 (มม) | ≤60.7 ฟุต |
| ฟิน Thk | 0.3 ~ 1.2 (มม) | 0.012~0.047 |
| ความสูงปีก | 5 ~ 16 (มม) | 0.2~0.63 |
| ปีกปีก | 100 ~ 555 (มิลลิเมตร) | 3 ~ 14 FPI |
| ประเภทปีก | ผงผง | |
| การผสมผสานวัสดุ | ||
| วัสดุปีก | อลูมิเนียม (เกรดทั่วไป: อัลลู1100อัลลู1060, Alu. 6063) |
|
| ทองแดง | ||
| วัสดุท่อ | C.S. (เกรดทั่วไปที่สุด: A179, A192,SA210 GrA1/C,A106 Gr B) | |
| S.S. (เกรดทั่วไปที่สุด: TP304, 316, 321, 347,A789) | ||
| ทองแดง (เกรดที่ทั่วไปที่สุด: UNS1220014200, 70600, CuNi70/30, CuNi 90/10) |
||
| ไทเทเนียม (เกรดที่พบทั่วไป: B338) Gr2) |
||
| ใช้งาน อุณหภูมิ |
300°C | |
| ประเภทของบริการ | อุณหภูมิปานกลาง สภาพแวดล้อมที่รุนแรง | |
ประเภทสินค้า:หลอดขีดขีดขีดออก
ประเภทปีก: ท่อปีกที่ถูกขุดออก
วัสดุท่อ: ทองแดง นิเคิลทองแดง เหล็กไร้ขัดเหล็ก ไทเทเนียม เป็นต้น
วัสดุปีก: ทองแดง, อลูมิเนียม
หลอดปีกอัลลูมิเนียม extruded โดยใช้รูปของหลอดฐานที่ครอบคลุมด้วยหลอดอลูมิเนียม ((หลอดฐานสามารถเป็นเหล็กคาร์บอน, เหล็กไร้ขัด, ทองแดง) โดยการ extrusion เครื่อง, สร้างหลอดปีก,ฐานปีกและผนังภายนอกของท่อเข้ากันดี, การควบคุมท่อปีกนี้สามารถทําท่อปีกที่มีสัดส่วนการถ่ายทอดความร้อนสูงและการทํางานการถ่ายทอดความร้อน
ท่อปีกอัลลูมิเนียมที่ถูกผลักออก, เรียกอีกว่า [ท่อปีกอัลลูมิเนียมรวม" โดยใช้รูปแบบของท่อฐานที่ครอบคลุมด้วยท่ออลูมิเนียม ((ท่อฐานสามารถเป็นเหล็กก๊าบอน, เหล็กไร้ขัด,ทองแดง) ผ่านเครื่องยนต์, รูปแบบปีกท่อ, ฐานปีกและผนังภายนอกของท่อเข้ากันอย่างใกล้ชิด, การควบคุมปีกท่อนี้สามารถทําท่อปีกที่มีสัมพันธ์การถ่ายทอดความร้อนสูงและการทํางานการถ่ายทอดความร้อน.หลอดขีดขีดขีดออกสามารถทําจากท่อเหล็ก ทองแดง หรืออลูมิเนียม โดยการม้วนผสม ซึ่งมีข้อดีของการผูกพันอย่างแน่น, ความต้านทานทางความร้อนที่ต่ํา, ความสามารถในการถ่ายทอดความร้อนที่ดี, ความแข็งแรงสูง, การสูญเสียการไหลน้อยความสามารถต่อต้านการกัดกร่อนที่แข็งแรง, ไม่ง่ายที่จะบิดเบือนภายใต้สภาพการทํางานร้อนและเย็นระยะยาว, ชีวิตการทํางานยาวและอื่น ๆ
กระบวนการผลิตหลอดปีกขัด
สายท่อ - กดหรือม้วน - สเตรปเปลิง - ล้าง - การทดสอบความดัน - การระเบิด - การบรรจุ
รายการหลอดปีกขัดออกประกอบด้วยท่อ bimetallic ประกอบด้วยท่อภายนอกจากอลูมิเนียมและท่อภายในของวัสดุเกือบทุกชนิดปีกเป็นโดยการม้วนวัสดุจากด้านนอกของท่อภายนอกเพื่อให้มีปีกบูรณาการที่มีประสิทธิภาพการถ่ายทอดความร้อนที่ดีและอายุปีกที่ถูกลมให้ความคุ้มกันการกัดกร่อนที่ดีสําหรับท่อฐาน
วิธีการผลิตของท่อประกอบที่มีปีกประกอบโดยหลัก ๆ ประกอบด้วยวิธีการผลักดัน: ท่อประกอบ bimetallic ถูกบรรจุด้วย mandrel และขับเคลื่อนโดยการหมุนของใบม้วนท่อประกอบได้รับการประมวลผลบนพื้นผิวภายนอกผ่านช่องที่สร้างขึ้นโดยลําเลียง rolling และหัวแกน Out finท่อส่งความร้อนที่ผลิตด้วยวิธีนี้เป็นองค์ประกอบทั้งสิ้นที่มีท่อภายนอกและปีก ดังนั้นจึงไม่มีปัญหาของการสูญเสียความร้อนที่สัมผัสและมันมีประสิทธิภาพที่ดีและประสิทธิภาพการถ่ายทอดความร้อนสูง.
FAQ
1.ปีกท่อ หมายถึง อะไร?
ท่อปีกเป็นท่อที่มีปีกเล็ก ๆ รอบผิวภายนอก ปีกเหล่านี้ทําหน้าที่เป็นกรองและกลไกในการถ่ายทอดความร้อนจากวัสดุภายในท่อไปยังพื้นที่ภายนอกหรือกลับกันท่อปีกใช้ในแอปพลิเคชั่นที่ต้องการการโอนความร้อนจากของเหลวร้อนไปยังของเหลวเย็นผ่านผนังของท่ออัตราการถ่ายทอดความร้อนดังกล่าวขึ้นอยู่กับปัจจัยสามประการ
ความแตกต่างของอุณหภูมิระหว่างของเหลวทั้งสอง
คณิตโอนความร้อนระหว่างแต่ละของเหลวและผนังท่อ
พื้นที่ผิวที่เหลวถูกเผชิญ
2.เครื่องแลกเปลี่ยนความร้อนหลอดปีกใช้ที่ไหน
เครื่องแลกเปลี่ยนความร้อนแบบท่อปีกโดยทั่วไปใช้อากาศในการเย็นหรือทําความร้อนของของเหลว เช่น อากาศ น้ํา น้ํามัน หรือก๊าซ หรือสามารถใช้ในการเก็บหรือฟื้นฟูความร้อนที่เสียเครื่องแลกเปลี่ยนความร้อนเหล่านี้สามารถใช้ได้ในอุตสาหกรรมที่กว้างขวางรวมถึงน้ํามันและก๊าซ, การผลิตพลังงาน, ทะเลและ HVAC&R
3.ท่อปีกดึงออกคืออะไร?
ท่อขีดออกเป็นท่อ bimetallic ที่พื้นผิวภายนอกของอลูมิเนียมมีขีดโดยการปรับปรุงพลาสติกเย็น มีสองประเภทหลักของท่อขีดที่มีให้บริการกับเราท่อโลหะเดียว (ยังเรียกว่าท่อปีกโลหะเดียว) และท่อ Bimetallic (ท่อปีกปีกคอมพอสิตคอมพิวเตอร์) .
4.ทําไมอัลลูมิเนียมจึงถูกแนะนําเป็นวัสดุของปีก?
ความต้านทานต่อการกัดกรองที่ดี ความสามารถในการปรับปรุงและความสามารถในการนําความร้อนสูง ทําให้อะลูมิเนียมเป็นวัสดุที่เหมาะสมสําหรับการก่อสร้างเครื่องแลกเปลี่ยนความร้อนเหล่านี้เครื่องแลกเปลี่ยนความร้อนแบบสับ (เรเดียเตอร์หรือคอนเดนเซอร์) ประกอบด้วยปีก, ท่อ, แผ่นข้างและแผ่นหัว
5.ท่อปีกที่ถูกผลักออกใช้ที่ไหน?
ท่อ Fin Tube ที่ถูกผลักออกใช้อย่างแพร่หลายในอุตสาหกรรมโรงงานชําระน้ํามัน, ปิโตรเคมีและเคมีสําหรับ:
เครื่องปรับอากาศ
เครื่องเย็นด้วยอากาศสําหรับผลิตภัณฑ์
เครื่องทําความเย็นด้วยแก๊ส
เครื่องทําความร้อนด้วยแก๊ส
6.คุณทําให้ผลิตภัณฑ์คุณภาพได้อย่างไร
เราปฏิบัติตามระบบคุณภาพภายใน (หรือ QMS) ซึ่งขึ้นอยู่กับมาตรฐานอุตสาหกรรม เช่น ASME, คณะกรรมการแห่งชาติของเครื่องปั่นและเครื่องปั่น และความต้องการของลูกค้าระบบคุณภาพของเราถูกบันทึกไว้, ตรวจสอบและบังคับใช้โดยฝ่ายควบคุมคุณภาพของเรา
