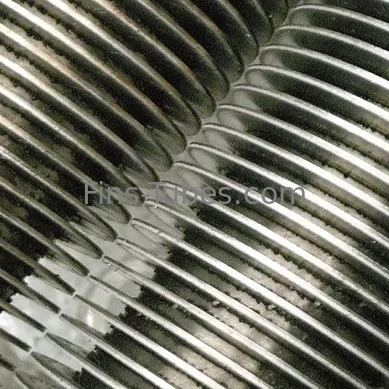

19 มิลลิเมตร Tube ปีกแลกเปลี่ยนความร้อน
SS409/SS410 ของวัสดุปีกถูก welded บน TP304 / TP304L, ปีกระบายสไพร่เครื่องทําความร้อนท่อ
ASTM A240/A240M : โครเมียมและโครเมียม-นิกเคิลแผ่น, ใบและสายสแตนเลสไร้สแตนเลสสําหรับภาชนะความดันและสําหรับการใช้งานทั่วไป
รายละเอียดรวดเร็ว
ท่อปีกสแตนเลสแบบสับแบบความถี่ความถี่ความถี่สูงถูกใช้อย่างแพร่หลายในการฟื้นฟูความร้อนที่เสียจากก๊าซควันหม้อ
|
ความจุในการผลิตการปั่น HFทั่วไป |
รายละเอียดทั่วไปของท่อปั่น HF |
|
อุปกรณ์ปั่น: 4 เครื่องปัดปีก |
ท่อ OD: 19 มิลลิเมตร นาที |
คําอธิบาย:
กระบวนการผลิตทั่วไป:สายปีกถูกเชื่อมต่ออย่างต่อเนื่องและกลมกลมบนท่อเปล่งเปล่ง และท่อและปีกถูกเชื่อมต่อกันโดยใช้เทคนิคการเชื่อมต่อความต้านทานความถี่สูง
เราผลิตท่อเหล็กปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัด ปัดปัดปัดปัดปัดปัดปัดปัดปัด
การใช้งาน:
ท่อปัดลมหมุนระบายความถี่ความถี่สูงถูกนําไปใช้อย่างแพร่หลายในเครื่องทําความร้อน, เครื่องแลกเปลี่ยนความร้อน, เครื่องปั่น, เครื่องประหยัด, เครื่องทําความร้อนก่อน, เครื่องเย็น, ท่อความร้อน, เครื่องทําความร้อน เป็นต้น
รายละเอียด:
มีวัสดุปีกและท่อที่หลากหลาย สามารถรวมกันได้
|
รายการ |
วัสดุทั่วไป |
วัสดุ ASTM ที่นิยม |
|
วัสดุท่อแกน |
สแตนเลสคาร์บอน สแตนเลสเหล็กสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, |
|
วัสดุของปีก |
สแตนเลสคาร์บอน สแตนเลสเหล็กสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L เป็นต้น |
ข้อดีทางการแข่งขัน
เรามีโรงงานกว่า 10,000 ตารางเมตร รวมถึง 4 ERW ความถี่สูงสายการปั่นปรับปรุง, ความสามารถการผลิตต่อวันประมาณ 40 ตัน;
แผนการรับประกันคุณภาพของเราสําหรับหลอดเหล็กสไพร่ปั่นความถี่สูง (2.1) การควบคุมวัตถุดิบสําหรับหลอดเรียบและปีกทั้งสอง (2.2) ในการควบคุมกระบวนการด้วยรายงาน WPS,PQR&WPQ;การทดสอบประสิทธิภาพการฝากสวม ก่อนการผลิตการทดสอบที่ไม่ทําลายและการทดสอบความยืดหยุ่น เป็นต้น (2.3) การตรวจสอบสุดท้ายพร้อมรายงาน (การตรวจสอบทางสายตาและมิติ เป็นต้น)
ท่อปัดยาวความถี่ความถี่สูง ได้ถูกขยายออกไปอย่างเต็มที่สําหรับพื้นที่พื้นผิวสูงสุดเพื่อบรรลุประสิทธิภาพอัตราการถ่ายทอดความร้อนของหลอดปั่นความถี่สูง ปีกเป็นประมาณ 8 ~ 9 ครั้งสูงกว่าหลอดธรรมดาอื่น ๆ.
ท่อปัดลมหมุนนี้เป็นหน่วยอินเทกรัลเดี่ยว, การกําจัดความต้านทานการสัมผัสความร้อนและการสูญเสีย. โดยทั่วไปอุณหภูมิด้านท่อสูงถึง 800 องศาสําหรับปลายเหล็ก stainless; เหล็กคาร์บอนต่ํา,ทนกับความร้อนสูงถึง 475 องศา เป็นตัวเลือกที่ทั่วไปที่สุด.
บริการเพิ่มเติมสําหรับหลอดปีกสับแบบสลิกซอลิด:
พลังงานออกของเครื่องปั่นความถี่สูง: 200KW หรือ 300KW
The High Frequency Resistance Welded Spiral Fin Tube quality is assured by hydrostatic or pneumatic tests and tensile tests in order to verify the mechanical bonding between bare tube and fin materials.
หลักเกณฑ์การยอมรับ: มาตรฐานสากลสําหรับมิติ, ความอดทน และการทดสอบของปลายปั่นความต้านทานความถี่สูง หรือเงื่อนไขการจัดส่ง (TDC) ของลูกค้า
การตรวจสอบทางสายตา: ส่วนที่ไม่เชื่อมของปีก, ความเสียหายของปีกหลังจากการปรับ, การปนเปื้อนทองแดง, แปรก, ผนัง, ฯลฯ
การตรวจสอบมิติ: ความสูงของปีก, ระยะห่างของปีก, ความชันของปีก, การบดคลื่นของปีก, ความยาวของส่วนที่มีปีกและที่ไม่มีปีก เป็นต้น
การตรวจสอบการบิด: ช่องไข่, ความหนาและการลดพื้นที่
การเคลือบ: ด้านนอกเป็นซีนกฟอสเฟตอ๊อกไซด์แดง และด้านในเป็นสารยับยั้งการกัดกร่อนลอย (VCI) ในรูปของ таблетка ที่ละลายในน้ํา
ปลายปลายปีก: Bevel ((30 ~ 35 องศา)
สภาพการจัดส่ง: ปลายท่อถูกตัดสี่เหลี่ยม, ฟรี burrs, ด้านในแห้งและอากาศเป่าสะอาด, ด้านนอกเคลือบด้วยเลนช์ในทั้งสองปลายของท่อสับ helicalเครื่องแห้งถูกใส่ในแต่ละแพ็คเกจสําหรับการขนส่งทวีปเช่นกัน.
เอกสารประกอบด้วย QAP, WPS, PQR& WPQ, ใบรับรองโรงงานวัตถุดิบ, ผลการตรวจสอบและตัวอย่างการทดสอบ และใบรับประกันของผู้ผลิต
