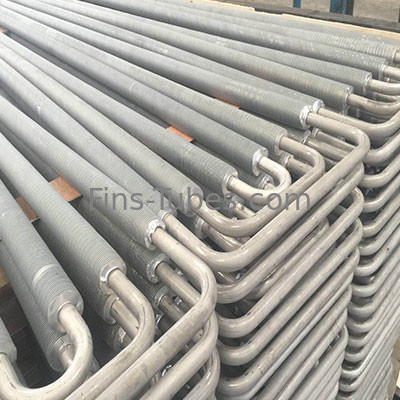

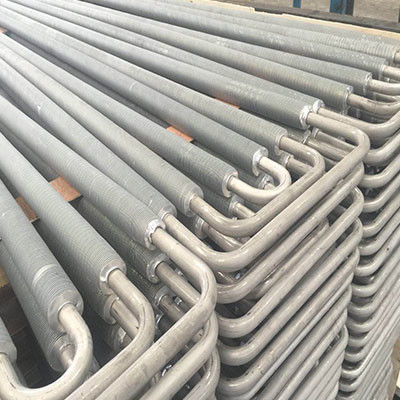

อุปกรณ์ระบายอากาศแบบสไพร่ welded EN 10204 ท่อเหล็กคาร์บอน
ยูบอนท์ ท่อระเหยสไพร่ผสมผสาน SA210 Gr. C SMLS ท่อเหล็กคาร์บอน
รายละเอียด
ท่อปีกสแตนเลสแบบสับแบบความถี่ความถี่ความถี่สูงถูกใช้อย่างแพร่หลายในการฟื้นฟูความร้อนที่เสียจากก๊าซควันหม้อ
|
ความจุในการผลิตการปั่น HFทั่วไป |
รายละเอียดทั่วไปของท่อปั่น HF |
|
อุปกรณ์ปั่น: 4 เครื่องปัดปีก ความจุในการผลิตต่อวันสูงสุด 40 ตัน ประเภท HFW Fin: เนื้อแข็งเรียบและมีเส้นขัด |
ท่อ OD: 19 มิลลิเมตร นาที ความยาวของท่อ: 18 เมตรสูงสุด ความสูงปีก: 32 มม. ความหนาของปีก: 0.8 มม นาที ความยาวของปีก: ขั้นต่ํา 4 มิลลิเมตรสําหรับปีกแบบแข็งและ 3.3 มิลลิเมตรสําหรับปีกที่มีขีดขีด |
กระบวนการผลิต: สายปีกเชื่อมต่อกันอย่างต่อเนื่องและกลมกลมบนท่อเปล่งเปล่งและท่อและปีกถูกเชื่อมต่อกันโดยใช้เทคนิคการปั่นความต้านทานความถี่สูง.
เราผลิตท่อเหล็กปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัดปัด ปัดปัดปัดปัดปัดปัดปัดปัดปัด
มาตรฐานการยอมรับ:
มาตรฐานสากลสําหรับมิติ, ความอดทน, และการทดสอบของความต้านทานความถี่ความถี่สูง FINS welded หรือเงื่อนไขการจัดส่ง (TDC) ของลูกค้า
ตรวจภาพ:
ส่วนที่ไม่เชื่อมของปีก, ความเสียหายของปีกหลังจากการปรับ, การปนเปื้อนทองแดง, แปรก, ผนัง ecc...
การตรวจสอบมิติ:
ความสูงของปีก, ระยะห่างของปีก, ความชันของปีก, ลักษณะของปีก, ความยาวของส่วนที่มีปีกและที่ไม่มีปีก เป็นต้น
การตรวจสอบการบิด:
อุจจาระ, ความหนาและการลดพื้นที่
การเคลือบผิว:
พิมพ์ซิงค์ฟอสเฟตออกไซด์แดงด้านนอก และในตัวเป็นสารยับยั้งการกัดกร่อน (VCI) ในรูปของ таблеткаละลายในน้ํา
ปลายท่อ ปลาย:
ขอบ @ (30° ~ 35°)
ขนาดรากเบเวล
0.5mm ~ 1.5mm
สภาพการจัดส่ง
ปลายท่อมีสี่เหลี่ยมตัด, ฟรี burrs, ด้านในแห้งและอากาศเป่าสะอาด, ด้านนอกเคลือบด้วยเลนช์ที่ปลายทั้งสองของท่อสับ helical.
เอกสาร:
จะรวมถึง QAP, WPS, PQR& WPQ, ใบรับรองโรงงานวัตถุดิบ, ผลการตรวจสอบและตัวอย่างการทดสอบ และใบรับประกันของผู้ผลิต
การใช้งาน:
ท่อปัดลมหมุนระบายความถี่ความถี่สูงถูกนําไปใช้อย่างแพร่หลายในเครื่องทําความร้อน, เครื่องแลกเปลี่ยนความร้อน, เครื่องปั่น, เครื่องประหยัด, เครื่องทําความร้อนก่อน, เครื่องเย็น, ท่อความร้อน, เครื่องทําความร้อน เป็นต้น
รายละเอียด:
มีวัสดุปีกและท่อที่หลากหลาย สามารถรวมกันได้
|
รายการ |
วัสดุทั่วไป |
วัสดุ ASTM ที่นิยม |
|
วัสดุท่อแกน |
สแตนเลสคาร์บอน สแตนเลสเหล็กสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก สแตนเลส ฯลฯ |
10#,20#,15CrMo,Cr5Mo,Cr9Mo,1Cr18Ni9Ti,0Cr18Ni9, 00Cr17Ni14Mo2,SA106B,SA106C,SA192,SA179, SA178,SA214, SA210-A1, SA210-C,TP304/304L/304H, TP409/410,TP316/316L,TP321/321L,TP347H,T11,T22,T91 เป็นต้น
|
|
วัสดุของปีก |
สแตนเลสคาร์บอน สแตนเลสเหล็กสแตนเลสเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก สแตนเลส ฯลฯ |
Q235-BF,08F,08AL, 1Cr18Ni9Ti, 0Cr13, 1Cr13, 0Cr18Ni9, 09CrCuSb, CS,A1008-B,SPHC, SPCC, TP304/304L,TP316/316L,TP321/321L เป็นต้น |
ใบข้อมูลขนาดที่เราสามารถจัดส่งได้
|
ระดับการผลิตท่อปีกเหล็กแบบกระบอกเหล็กแข็ง |
ปีกแข็ง ((มม) |
ปีกขัด |
||
|
นาที |
แม็กซ์ |
นาที |
แม็กซ์ |
|
|
OD หลอด ((มม) |
19 |
219 |
19 |
219 |
|
ความสูงปีก ((มม) |
8 |
26 |
8 |
32 |
|
ความหนาของปีก ((มม) |
0.8 |
2.8 |
1 |
1.6 |
|
ความหนาแน่นของปีก ((มม) |
4 ((250FPM) |
20 |
3.3 ((303FPM) |
20 |
|
ความยาวของท่อ ((mm) |
ไม่มี |
18000 |
ไม่มี |
18000 |
|
ระดับการจําหน่ายเพิ่มเติม: (1) กระบวนการ swaging ท่อสําหรับข้อเชื่อมของ 2 ท่อ (2) มีแหวนระยะ (วัสดุ: เหล็ก) (3) ด้านหนึ่งเป็นปีกเรียบแข็งและอีกด้านคือปีกขัด 2 ชนิดของปีกบนท่อเดียวกัน |
||||
ข้อดีทางการแข่งขัน
เรามีโรงงานกว่า 10,000 ตารางเมตร รวมถึง 4 ERW ความถี่สูงสายการปั่นปรับปรุง, ความสามารถการผลิตต่อวันประมาณ 40 ตัน;
แผนการรับประกันคุณภาพของเราสําหรับหลอดเหล็กสไพร่ปั่นความถี่สูง (2.1) การควบคุมวัตถุดิบสําหรับหลอดเรียบและปีกทั้งสอง (2.2) ในการควบคุมกระบวนการด้วยรายงาน WPS,PQR&WPQ;การทดสอบประสิทธิภาพการฝากสวม ก่อนการผลิตการทดสอบที่ไม่ทําลายและการทดสอบความยืดหยุ่น เป็นต้น (2.3) การตรวจสอบสุดท้ายพร้อมรายงาน (การตรวจสอบทางสายตาและมิติ เป็นต้น)
ท่อปัดยาวความถี่ความถี่สูง ได้ถูกขยายออกไปอย่างเต็มที่สําหรับพื้นที่พื้นผิวสูงสุดเพื่อบรรลุประสิทธิภาพอัตราการถ่ายทอดความร้อนของหลอดปั่นความถี่สูง ปีกเป็นประมาณ 8 ~ 9 ครั้งสูงกว่าหลอดธรรมดาอื่น ๆ.
ท่อปัดลมหมุนนี้เป็นหน่วยอินเทกรัลเดี่ยว, การกําจัดความต้านทานการสัมผัสความร้อนและการสูญเสีย. โดยทั่วไปอุณหภูมิด้านท่อสูงถึง 800 องศาสําหรับปลายเหล็ก stainless; เหล็กคาร์บอนต่ํา,ทนกับความร้อนสูงถึง 475 องศา เป็นตัวเลือกที่ทั่วไปที่สุด.
